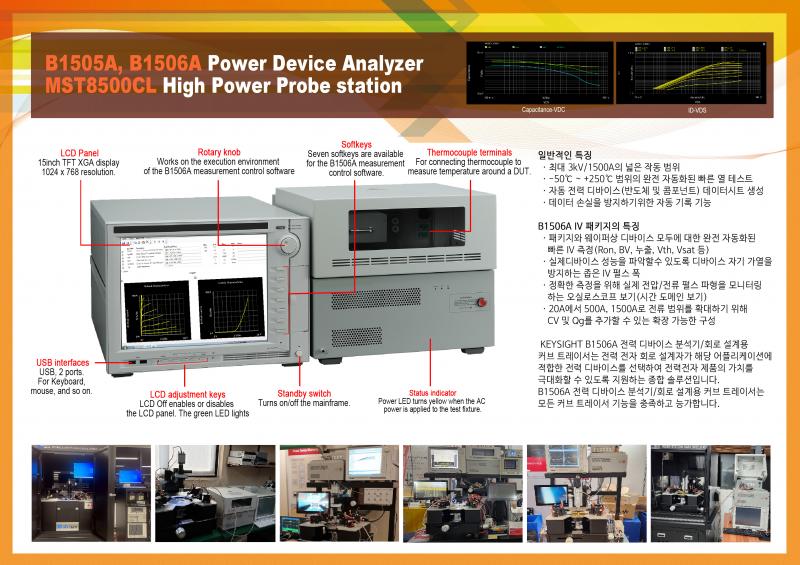

KEYSIGHT B1506A 전력 디바이스 분석기/회로 설계용 커브 트레이서는 전력 전자 회로

설계자가 해당 어플리케이션에 적합한 전력 디바이스를 선택하여 전력 전자 제품의 가치를

극대화할 수 있도록 지원하는 종합 솔루션입니다. 항복 전압과 On 저항 등 IV 파라미터와 3단자

FET 커패시턴스, 게이트 전하, 전력 손실 등 광범위한 작동 조건에서 관련된 모든 디바이스

파라미터를 평가할 수 있습니다. B1506A 전력 디바이스 분석기/회로 설계용 커브 트레이서는

모든 커브 트레이서 기능을 충족하고 능가합니다.


B1506A의 일반적인 특징
ㆍ최대 3kW/1500A 의 넓은 작동 범위
-50 °C ~ +250 °C 범위의 완전 자동화된 빠른 열 테스트
자동 전력 디바이스(반도체 및 콤포넌트) 데이터시트 생성
데이터 손실을 방지하기 위한 자동 기록 기능

B1506A IV 패키지의 특징
패키지와 웨이퍼상 디바이스 모두에 대한 완전 자동화된 빠른 IV 측정
실제 디바이스 성능을 파악할 수 있도록 디바이스 자기 가열을 방지하는 좁은 IV 펄스 폭
정확한 측정을 위해 실제 전압/전류 펄스 파형을 모니터링하는 오실로스코프 보기
20A에서 500 A, 1500 A로 전류 범위를 확대하기 위해 CV 및 Qg를 추가할 수 있는 확장 가능한 구성

B1506A 풀 패키지의 특징
모든 IV 패키지의 특징
패키지 디바이스에 대해 3kV에서 트랜지스터 입력, 출력, 역방향 전송 커패시턴스
   (Ciss, Coss, Crss, Cies, Coes, Cres)와 게이트 저항(Rg) 측정
패키지 디바이스에 대한 게이트 전하(Qg) 커브 측정
전력 손실(전도, 드라이빙 및 스위칭 손실) 계산

B1506A IV 패키지
B1506A-H20 20 A/3 kV IV 측정
B1506A-H50 500 A/3 kV IV 측정
B1506A-H70 1500 A/3 kV IV 측정

B1506A 풀 패키지
B1506A-H21 20 A/3 kV IV, C-V 및 게이트 전하 측정
B1506A-H51 500 A/3 kV IV, C-V 및 게이트 전하 측정
B1506A-H71 1500 A/3 kV IV, C-V 및 게이트 전하 측정
